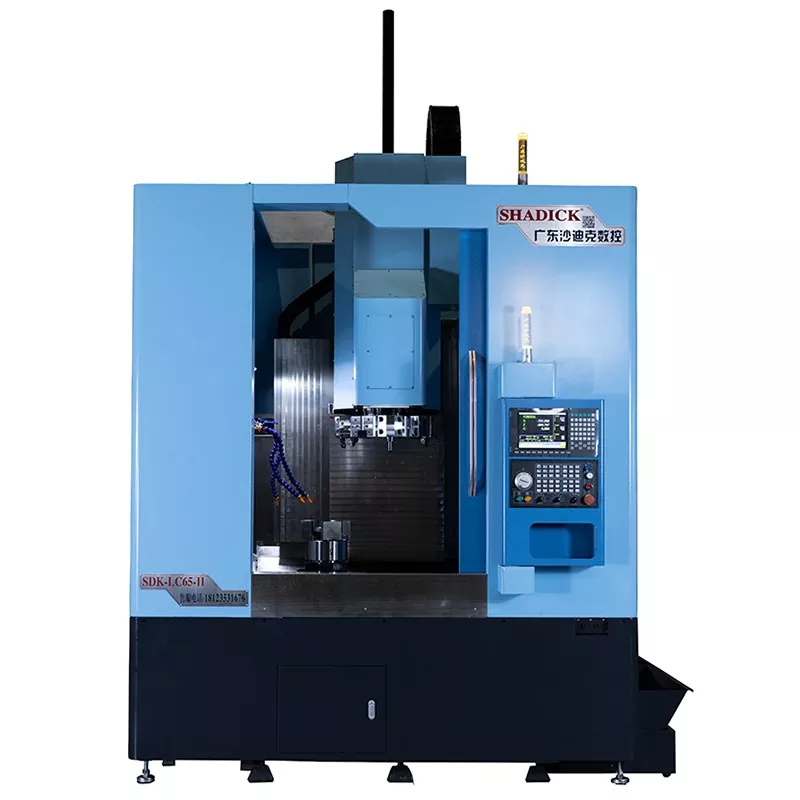

60 macchine utensili CNC verticali

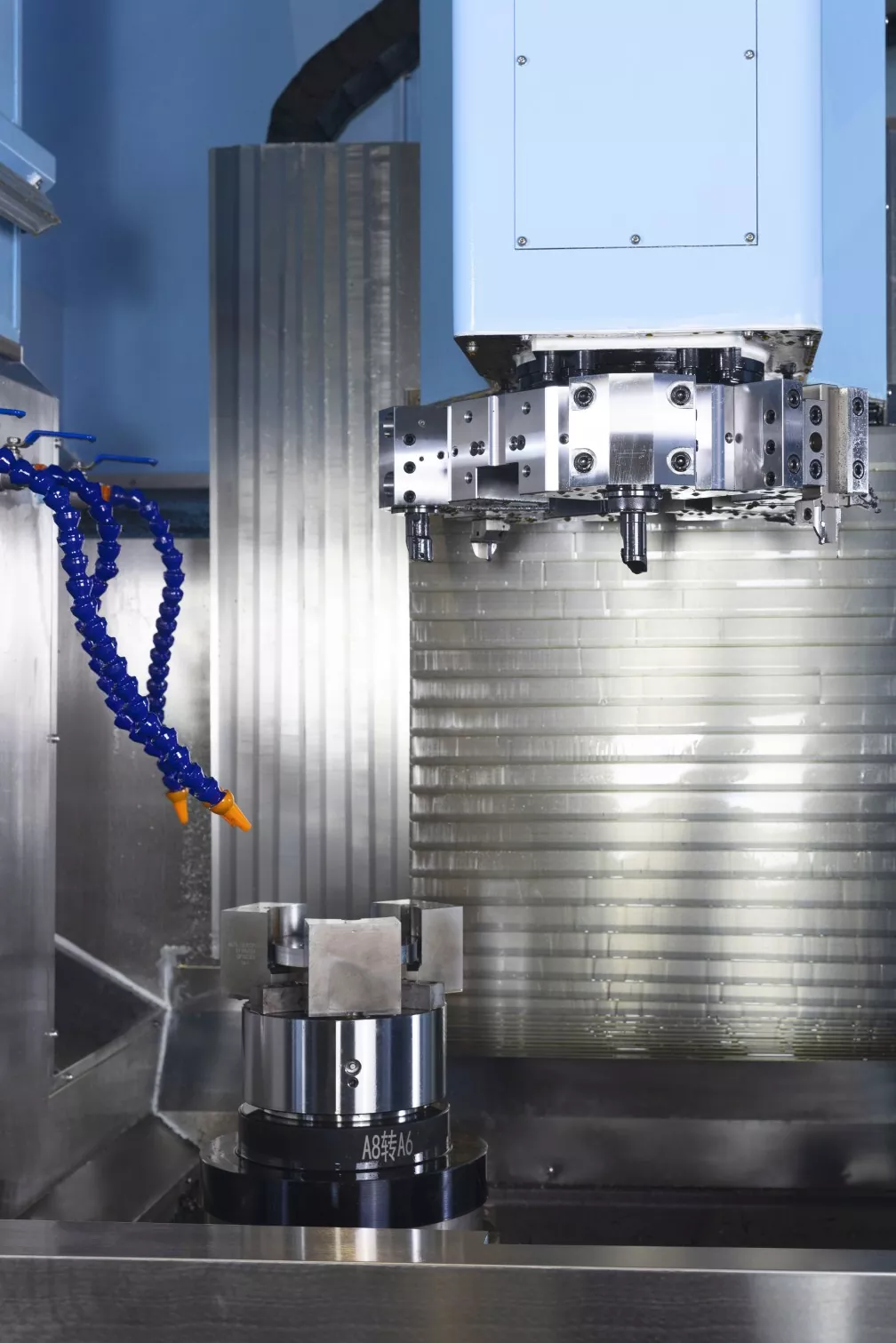

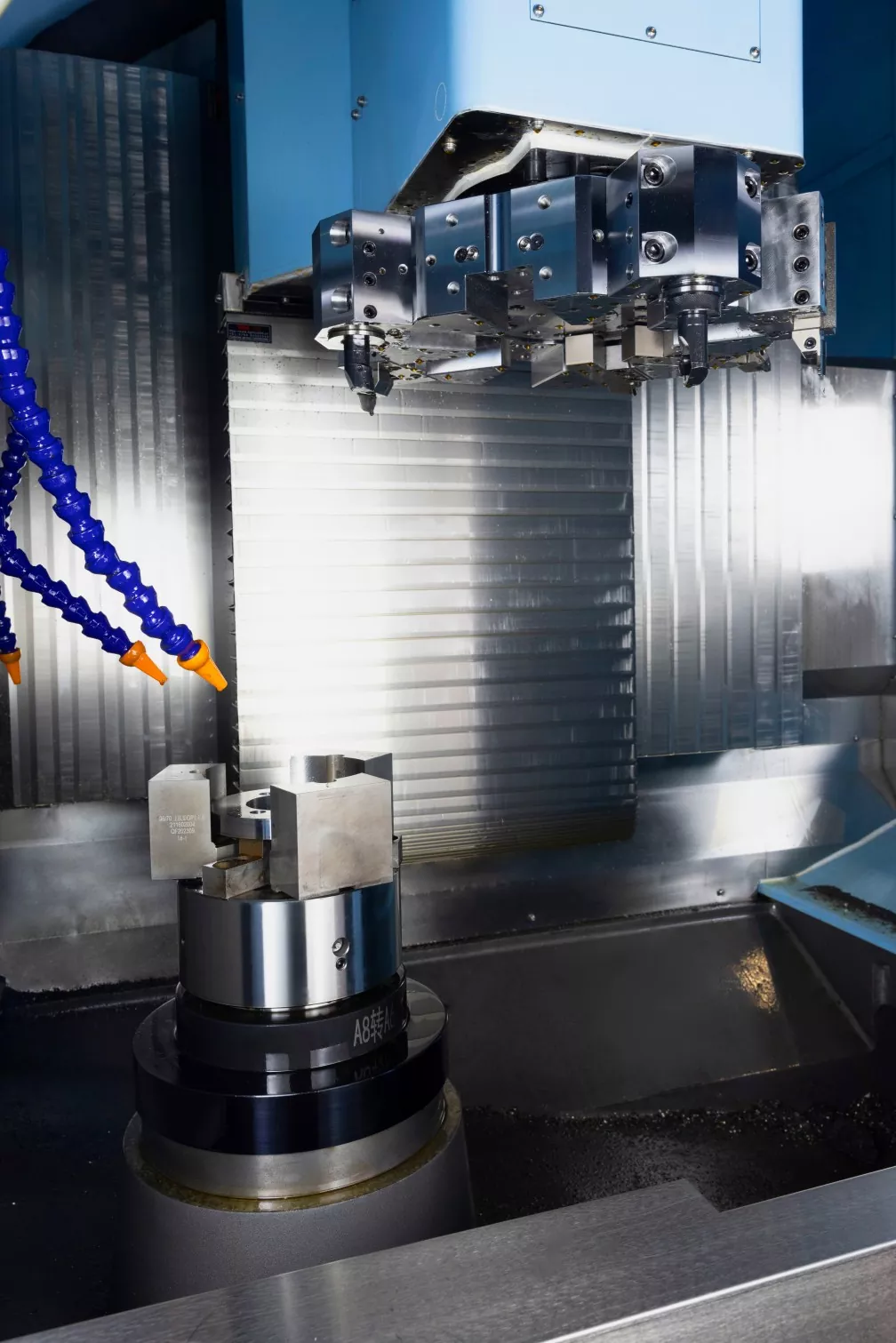

Il layout verticale di 60 macchine utensili Vertical CNC offre molti vantaggi: la sua struttura compatta, l'impronta ridotta e l'idoneità per gli ambienti di lavoro con spazio limitato. Il pezzo è naturalmente posizionato per gravità durante il processo di lavorazione, che fornisce un ambiente di lavorazione estremamente stabile per il taglio delle operazioni e garantisce il raggiungimento della lavorazione ad alta precisione.

Invia richiesta

Descrizione del prodotto

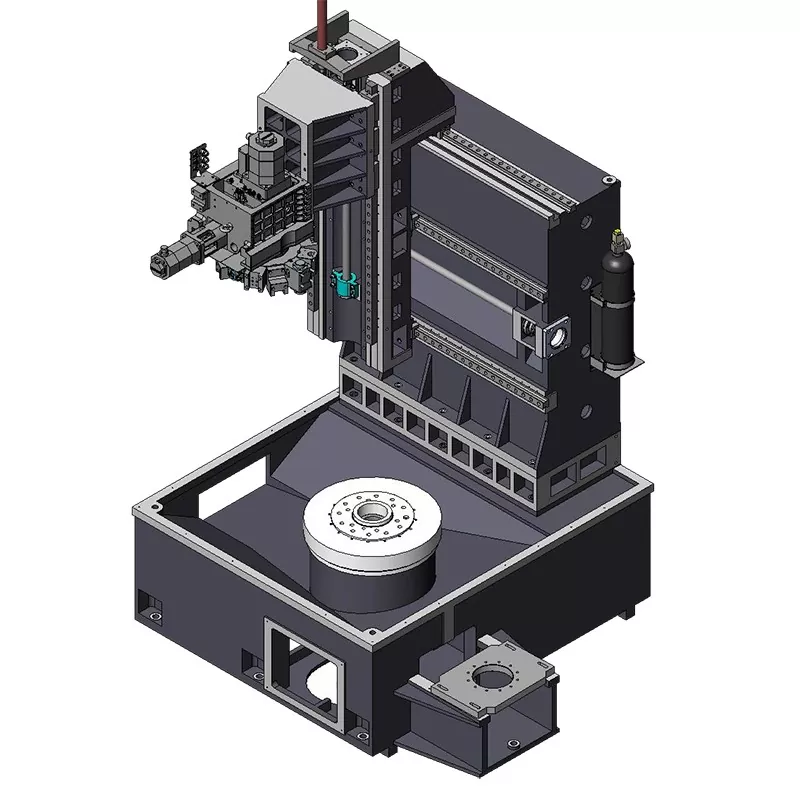

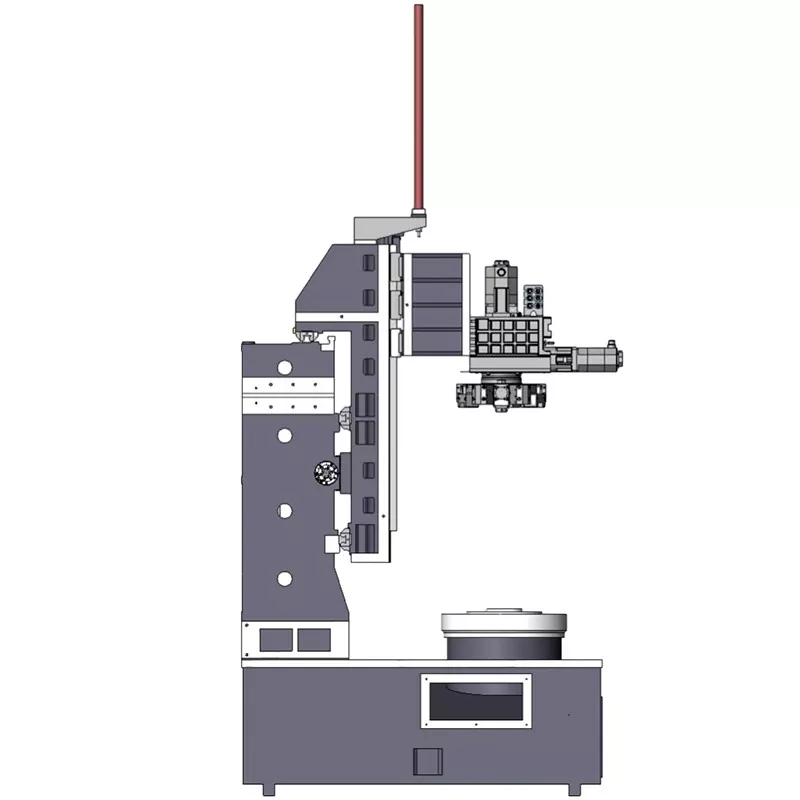

60 macchine utensili CNC verticali sono generalmente dotati di vari accessori e strumenti, che possono completare vari compiti di lavorazione come la svolta, la fresatura, la perforazione, il tocco, ecc. Hanno una forte adattabilità e un'alta flessibilità, soddisfacendo diverse esigenze di lavorazione. La progettazione strutturale di macchine utensili verticali facilita l'integrazione con apparecchiature automatizzate come dispositivi di caricamento e scarico e robot, formando linee di produzione automatizzate che ottengono operazioni di elaborazione efficienti e continue, riducono i costi di manodopera e migliorano l'efficienza della produzione.

Parametro del prodotto （Specifica）

Capacità di elaborazione	LC60	LC80
Girare il corpo del letto	Φ700	Φ850
La più grande elaborazione del diametro	Φ600	Φ800
Mandrino
Naso del mandrino	A2-8	A2-11
Apertura a barra	Φ86	Φ60
Velocità del fuso	0-2000
Precisione meccanica
Ripetere la precisione di posizionamento	± 0,008
Sparo del mandrino	≤0,008/100mm
Rastrema del mandrino	≤0,008/100mm
X, Z CHARDHAIR	≤0,008/100mm
Asse x/z Velocità rapida	24 m/min
Corsa assiale
Ictus di asse x	500 mm
Ictus dell'asse z	750 mm
Potenza motoria
Mandrino (servo) e motore	15KW
Asse x (servo) e motore	2.9kw
Asse z (servo) e motore	2.9kw
arrossamento
arrossamento	8 stazioni di lavoro con 380 vassoi per gli strumenti
Altro
Peso	9000 kg	11000 kg
Dimensioni meccaniche	245023302650

Festa e applicazione del prodotto

60 macchine utensili CNC verticali vengono utilizzate nell'industria automobilistica per elaborare componenti del motore, alloggiamenti di trasmissione e altre parti strutturali complesse del corpo. Queste parti di solito richiedono un'elevata precisione e una buona qualità della superficie e le macchine utensili verticali possono soddisfare questi rigidi requisiti di produzione. Le macchine utensili verticali, in particolare i torni verticali, sono comunemente utilizzati per l'elaborazione di grandi parti del disco come volani, flange, tamburi di freni, ecc. Queste parti hanno dimensioni radiali più grandi e il layout della macchina utensile verticale consente di soddisfare facilmente le esigenze di lavorazione di tali pezzi di lavoro.
