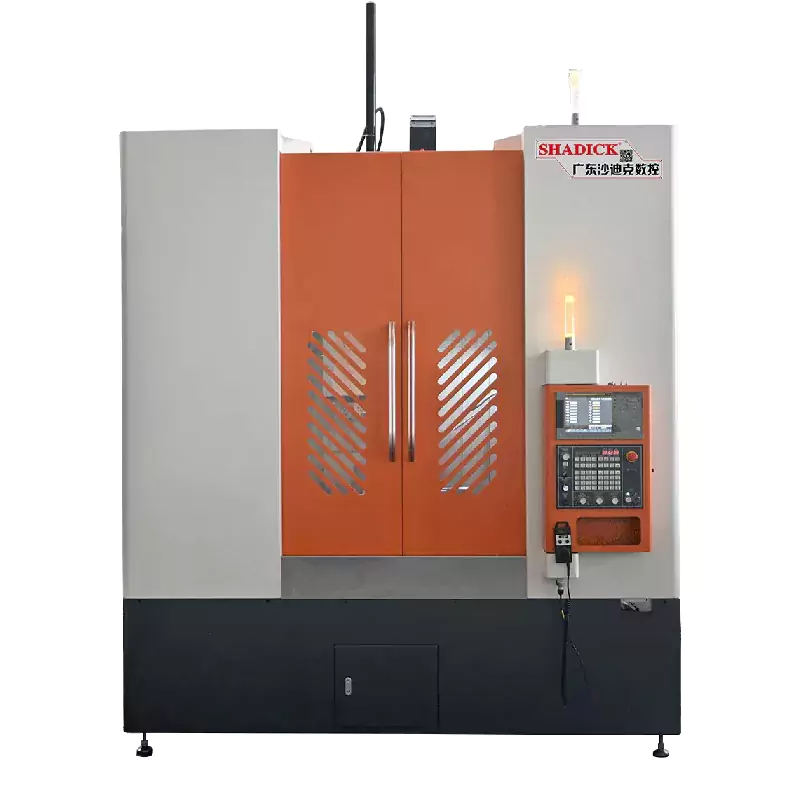

80 macchine utensili Vertical CNC

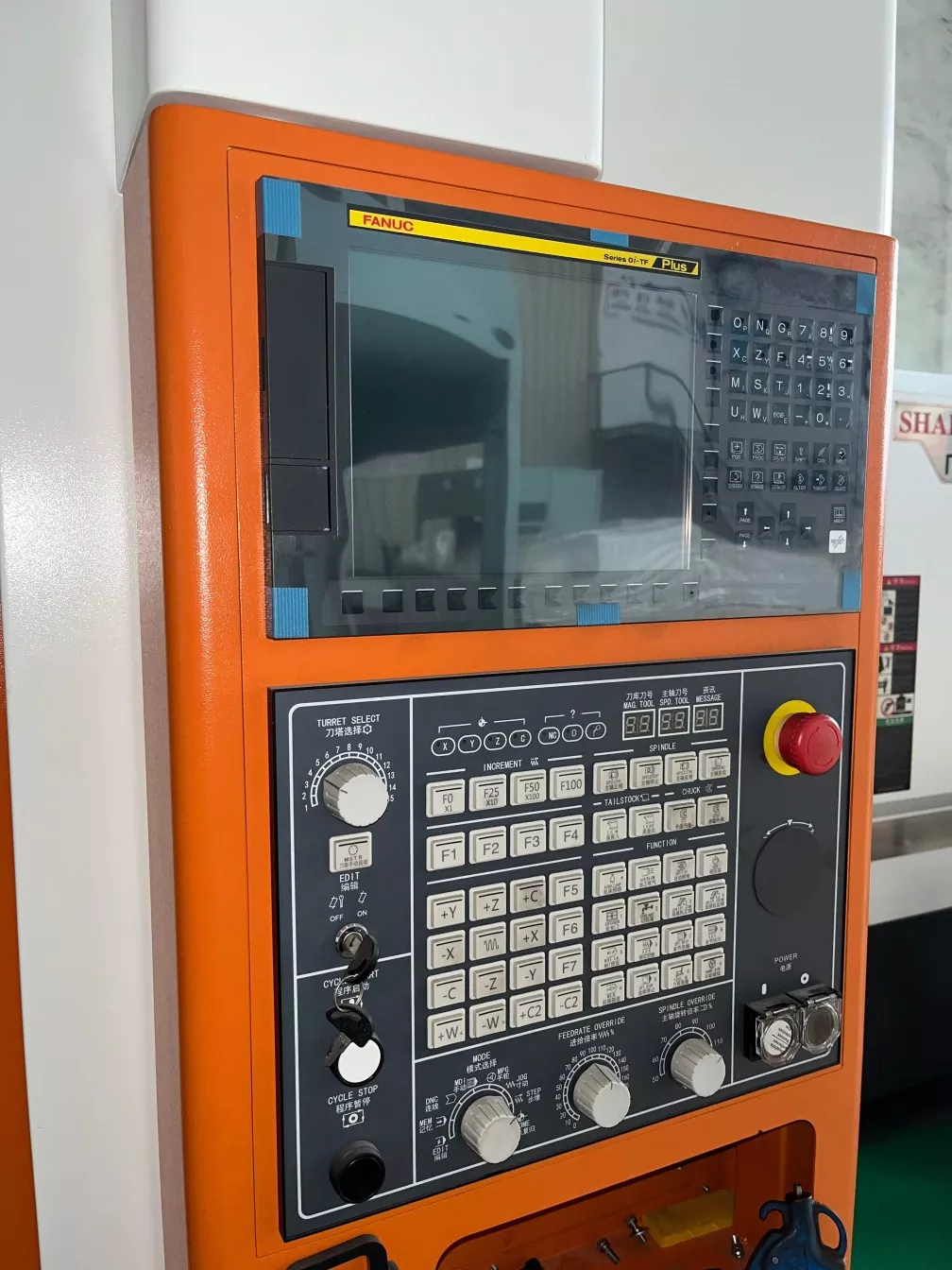

Le macchine utensili CNC a 80 verticali sono dotate di controllo multi-assi, che si adatta in modo flessibile alle esigenze di lavorazione a più fatte di pezzi complessi. La posizione di Workbench è intuitiva, la programmazione è semplice ed è conveniente per gli operatori eseguire operazioni di lavorazione e regolazioni del programma. Può gestire una varietà di materiali, tra cui metalli, non metalli, ecc., Per soddisfare le esigenze di lavorazione di diversi settori.

Invia richiesta

Descrizione del prodotto

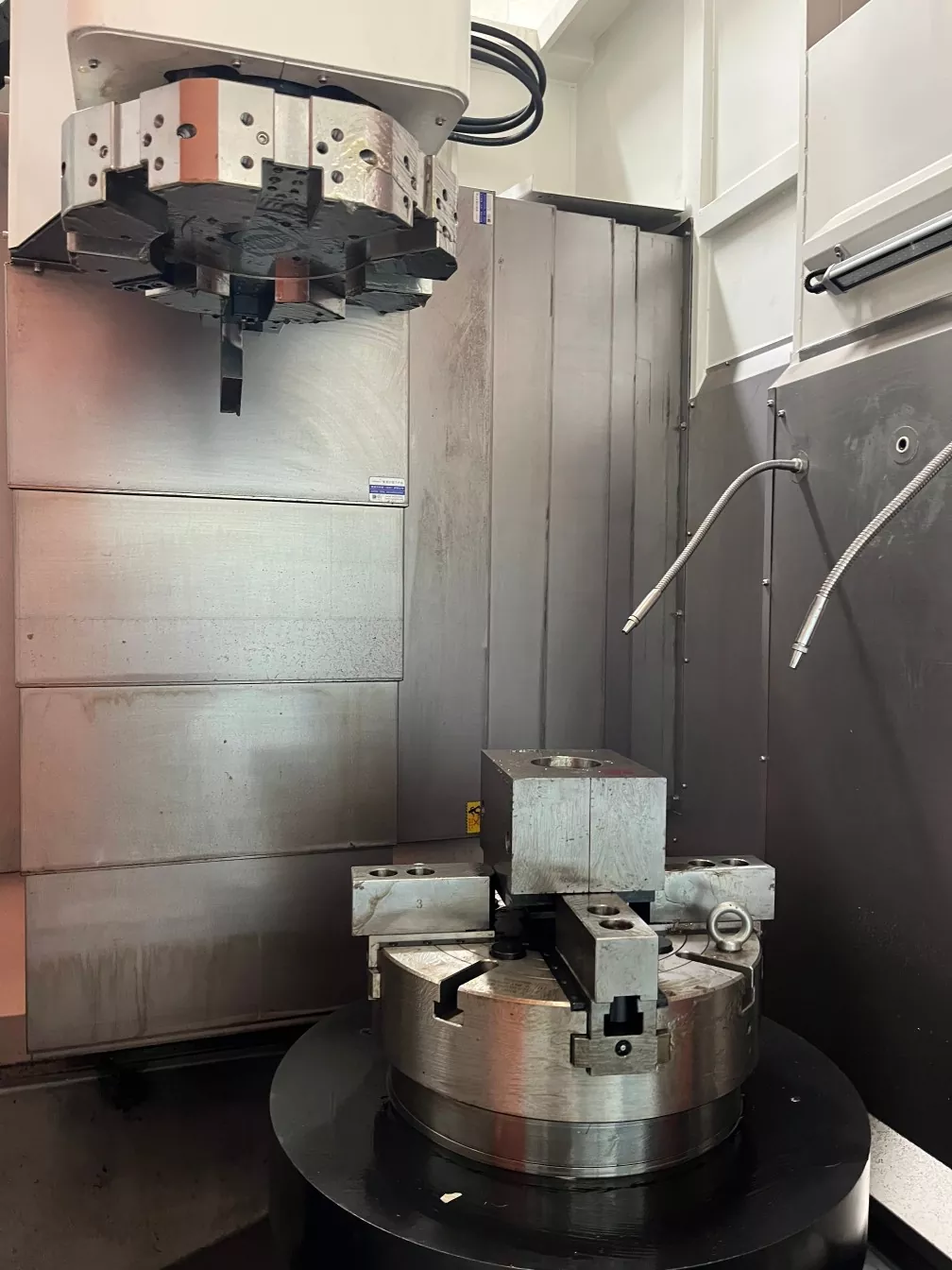

Elaborazione stabile: il pezzo è naturalmente posizionato dalla gravità, fornendo un anello di taglio stabile per garantire un'elaborazione ad alta precisione. Abbinato alla torretta tedesca Schott, 80 macchine utensili Vertical CNC ha un'alta precisione, un posizionamento preciso e una forte rigidità.

Entrambi gli assi (XZ) usano binari a rulli pesanti di 55 mm e aste a vite di 50 mm, supportate da sei cursori pesanti

Adatto per la lavorazione di parti con grandi diametri esterni e pesi pesanti.

La base di macchine utensili è quasi quadrata, con alta rigidità, riducendo l'influenza della deformazione e del movimento.

Parametro del prodotto （Specifica）

Capacità di elaborazione	LC60	LC80
Girare il corpo del letto	Φ700	Φ850
La più grande elaborazione del diametro	Φ600	Φ800
Mandrino
Naso del mandrino	A2-8	A2-11
Apertura a barra	Φ86	Φ60
Velocità del fuso	0-2000
Precisione meccanica
Ripetere la precisione di posizionamento	± 0,008
Sparo del mandrino	≤0,008/100mm
Rastrema del mandrino	≤0,008/100mm
X, Z CHARDHAIR	≤0,008/100mm
Asse x/z Velocità rapida	24 m/min
Corsa assiale
Ictus di asse x	500 mm
Ictus dell'asse z	750 mm
Potenza motoria
Mandrino (servo) e motore	15KW
Asse x (servo) e motore	2.9kw
Asse z (servo) e motore	2.9kw
arrossamento
arrossamento	8 stazioni di lavoro con 380 vassoi per gli strumenti
Altro
Peso	9000 kg	11000 kg
Dimensioni meccaniche	245023302650

Festa e applicazione del prodotto

La trasformazione di parti pesanti e grandi, come alberi, ingranaggi, mozzi delle ruote, ecc., Sono ampiamente utilizzati in settori come la produzione di macchinari pesanti, l'estrazione mineraria ed olio. I campi che richiedono un'elevata precisione, come i componenti aerospaziali, richiedono una precisione di lavorazione estremamente elevata e una qualità della superficie. Produzione di grandi stampi e componenti delle attrezzature: soddisfare le forme complesse e i requisiti ad alta precisione di grandi componenti come la produzione di stampi e le attrezzature per la generazione di energia.
