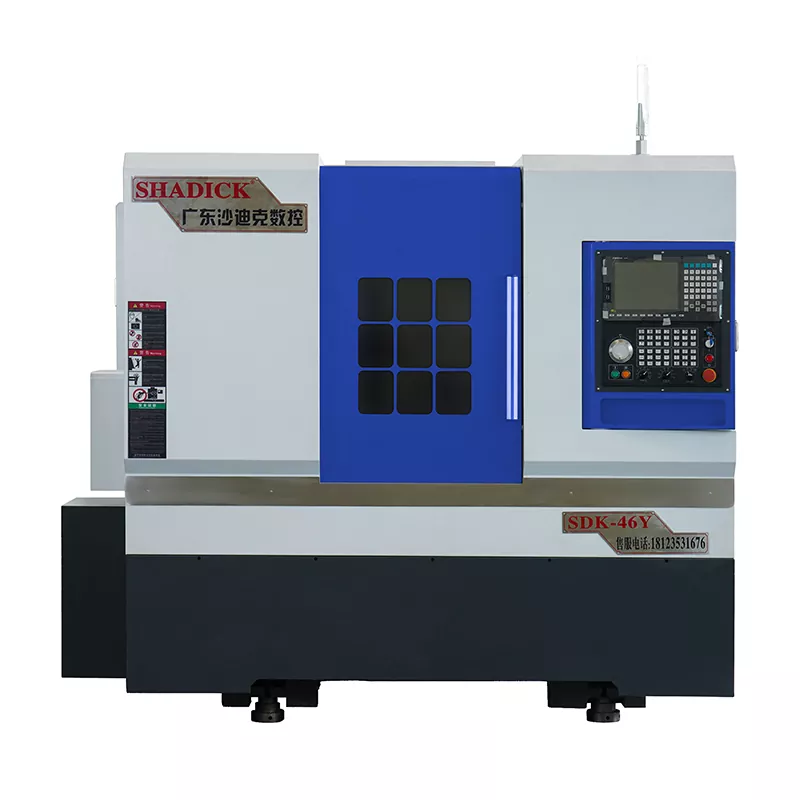

Macchina CNC composita da 46 tailstock

La macchina CNC composita da 46 co-tailstock è un equipaggiamento comunemente usato nel settore manifatturiero, che combina le funzioni di svolta, fresatura, perforazione, toccando e altro, consentendo il completamento di più attività con una singola configurazione. Il nostro centro di turno è particolarmente adatto per l'elaborazione di parti complesse, come componenti sottili e intricate superfici curve, che sono spesso difficili da ottenere con alta efficienza e precisione usando metodi di lavorazione tradizionali.

Invia richiesta

Descrizione del prodotto

La macchina CNC composita da 46 co-tailstock può ottenere contemporaneamente funzioni di composti a turni multi-processo come svolta, fresatura, perforazione, tocco, hobbing e sloting.

L'asse C del mandrino è dotato di un codificatore ad anello magnetico ad alta risoluzione, che consente l'indicizzazione continua (con una precisione di indicizzazione fino a 0,01 gradi). È assemblato in modo coassico con la macchina utensile per garantire l'accuratezza del posizionamento e l'alta affidabilità dell'asse C.

Adotta un design protettivo completamente chiuso, che protegge efficacemente componenti importanti come viti, guide e cuscinetti. È esteticamente piacevole, stabile e resistente.

Utilizza il sistema operativo Syntec di Taiwan, che consente un rapido posizionamento durante il funzionamento ad alta velocità, migliorando efficacemente l'efficienza e l'accuratezza dell'indicizzazione.

Parametro del prodotto （Specifica）

Capacità di elaborazione	46Y
Girare il corpo del letto	Φ450
La più grande elaborazione del diametro	Φ350
Mandrino
Naso del mandrino	A2-5
Apertura a barra	Φ46
Velocità del fuso	0-6000
Precisione meccanica
Ripetere la precisione di posizionamento	± 0,005
Sparo del mandrino	≤0,005/100mm
Rastrema del mandrino	≤0,005/100mm
X, Z CHARDHAIR	≤0,005/100mm
Asse x/z Velocità rapida	24 m/min
Viaggio dei sedili della coda
Specifica della manica di coda	Mo's 5#
Viaggio dei sedili della coda	370 mm
Metodo di movimento del sedile della coda	Slider
Distanza superiore di Chuck	450 mm
Gamma di pressione del sedile della coda	5-20 chilogrammi
Itinerario superiore	120 mm
Struttura del sedile della coda	Tipo di manica di precisione
Corsa assiale
Ictus di asse x	250 mm
Ictus dell'asse z	510 mm
Ictus dell'asse Y.	± 35 mm
Potenza motoria
Mandrino (servo) e motore	7.5KW
Asse x (servo) e motore	3.1KW
Asse z (servo) e motore	3.1KW
Asse y (servo) e motore	2.4kw
Motore della testa di potenza	5,5 kW
15- torretta di potenza della stazione (BMT40)	King CNC di Taiwan, Cina
Power Head 0 - laurea	2
Power Head 90 - laurea	2
Altro
Peso	3600 kg
Dimensioni meccaniche	285017802040

Festa e applicazione del prodotto

Il complesso a turni con Tailstock è un'attrezzatura di lavorazione versatile che combina le funzioni di svolta e fresatura e presenta un dispositivo di coda per supportare l'elaborazione di vari pezzi. Questa macchina CNC composita di questa macchina CNC composita a turni di 46 code per l'elaborazione di pezzi di lavoro a forma di complesso lo rendono ampiamente utilizzato in più settori.

Dettagli di produzione

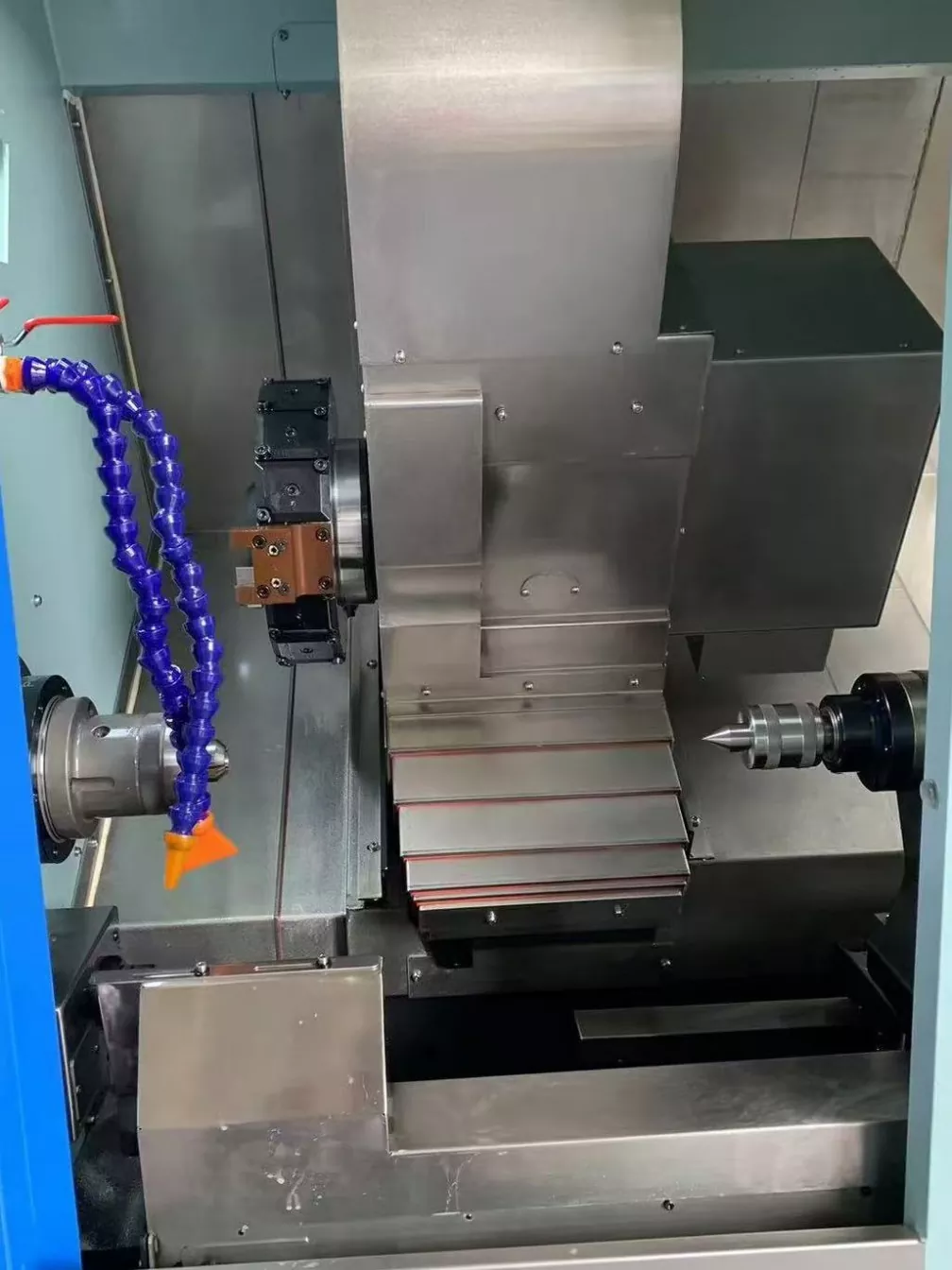

Struttura interna della macchina per macchine CNC composita da 46 tailstock.

La torretta di potenza a 15 stazioni può caricare più strumenti. Durante la lavorazione di parti complesse, non è necessario cambiare frequentemente gli strumenti, il che riduce i tempi di inattività causati dal cambiamento degli utensili e migliora l'efficienza di lavorazione.
