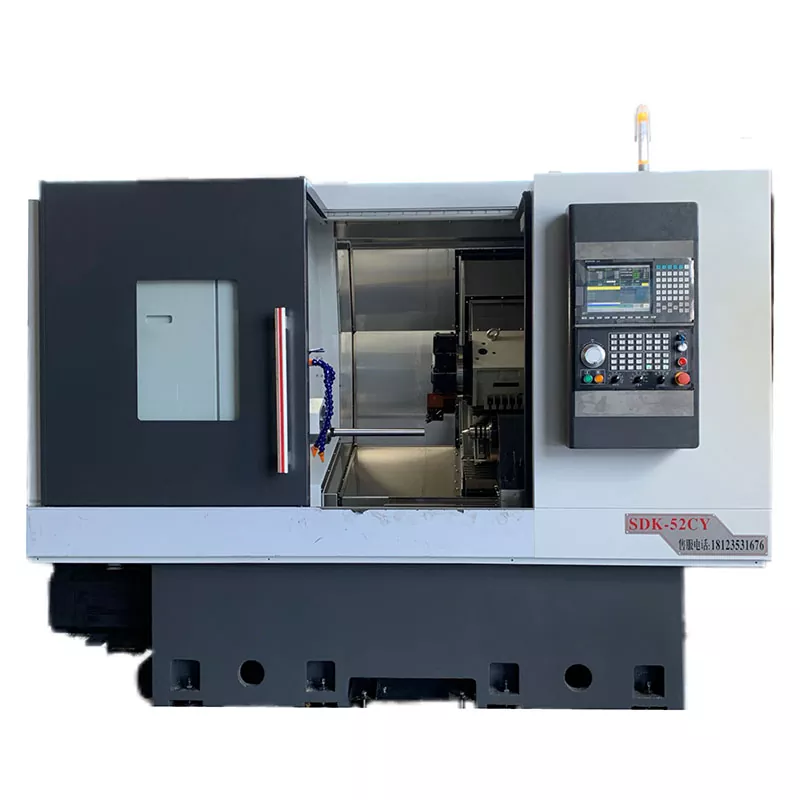

Machine utensili CNC composti ad asse y-assi interpolati

Le macchine CNC composta a mosse di svolta a turno di giro Y interpolate, come modello avanzato all'interno della serie di macchine complesse di tornio, sfruttano il suo metodo di elaborazione unico, che combina il movimento flessibile anteriore dell'asse X con lo spostamento verticale preciso dell'asse Y, per raggiungere l'integrazione efficiente della lavorazione multiprocessa. Questo design innovativo non solo migliora in modo significativo l'efficienza della produzione, ma si allinea anche senza soluzione di continuità con le esigenze urgenti della produzione moderna per una produzione efficiente e di alta qualità.

Invia richiesta

Descrizione del prodotto

Le nostre macchine utensili CNC composti a turni di turno di turno di giro Y interpolato sono dotate di guide lineari ad alta precisione importate, viti a rulli e cuscinetti di precisione.

Sfrutta pienamente i maggiori vantaggi del taglio pesante del collegamento a quattro assi e della rigidità elevata.

Questa è una macchina per lavorazione composta a turni con una torretta di potenza a Y interpolata e centro di coda, un nuovo modello che sostituisce la macchina dell'asse Y dritta.

Il centro di coda idraulico programmabile consente di estendere o ritrarre un funzionamento a una chiave, facilitando un semplice blocco del pezzo. Ha un controllo a due velocità (veloce e lento).

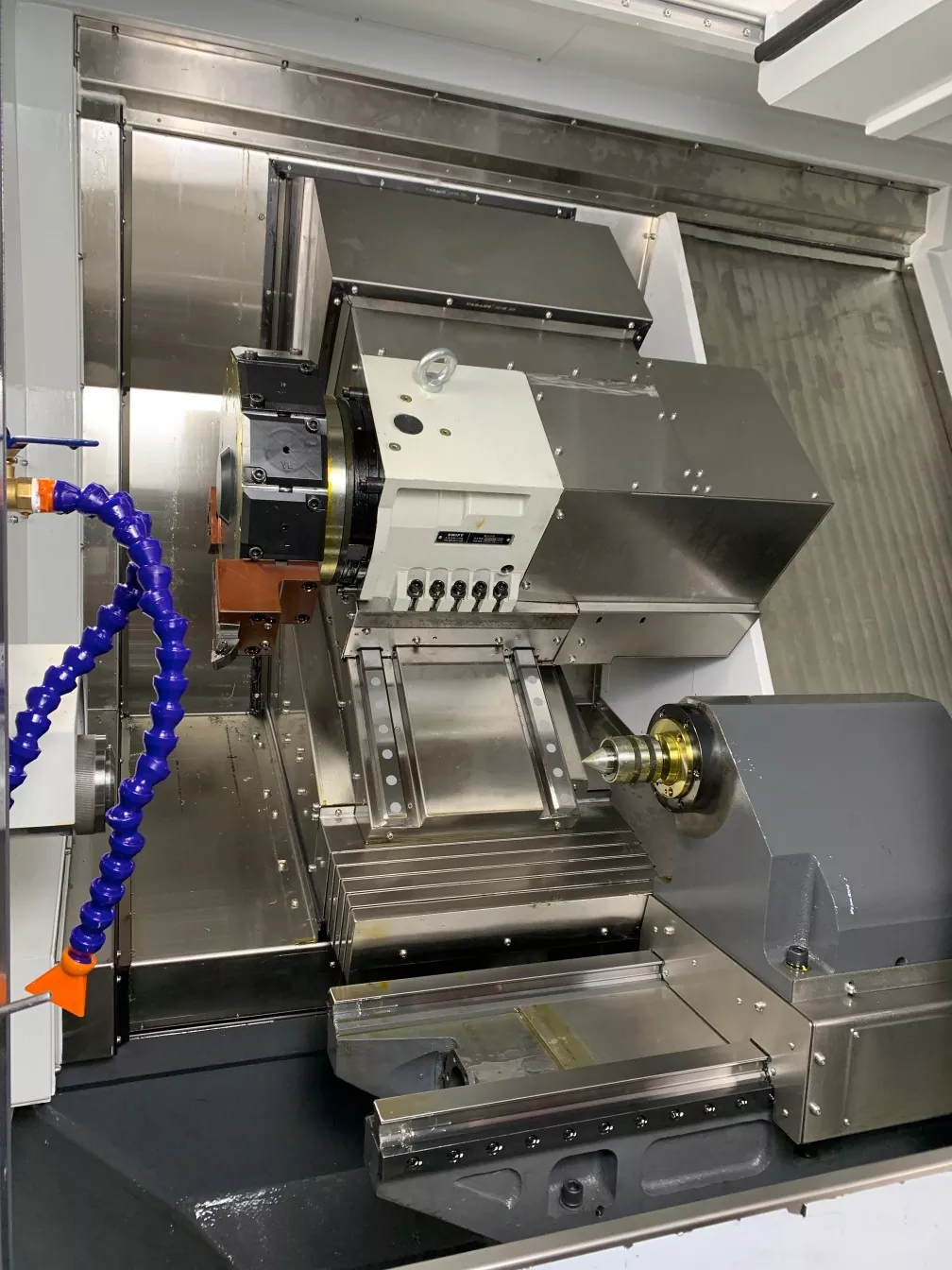

La torretta di potenza viene utilizzata per la lavorazione delle parti ad alta rigidità e la testa di potenza dell'asse Y interpolato può essere utilizzata in combinazione con la funzione composto a muoversi a turno in parti complesse della macchina.

Il letto della macchina utensile adotta una progettazione di binari ad alto basso contenuto di un rapporto angolare di 15:30 gradi, che può effettivamente garantire che la macchina utensile non si deformasse durante il funzionamento a lungo termine e presenta una buona rigidità e una forte stabilità.

Parametro del prodotto （Specifica）

Capacità di elaborazione	52cy
Girare il corpo del letto	Φ600
La più grande elaborazione del diametro	Φ350
Mandrino
Naso del mandrino	A2-6
Apertura a barra	Φ52
Velocità del fuso	0-4500
Precisione meccanica
Ripetere la precisione di posizionamento	± 0,005
Sparo del mandrino	≤0,005/100mm
Rastrema del mandrino	≤0,005/100mm
X, Z CHARDHAIR	≤0,005/100mm
Asse x/z Velocità rapida	24 m/min
Viaggio dei sedili della coda
Specifica della manica di coda	Mo's 4#
Viaggio dei sedili della coda	500 mm
Metodo di movimento del sedile della coda	Slider
Distanza superiore di Chuck	630 mm
Gamma di pressione del sedile della coda	5-20 chilogrammi
Itinerario superiore	120 mm
Struttura del sedile della coda	Tipo di manica di precisione
Corsa assiale
Raggio di viaggio dell'asse X.	260 mm
Ictus dell'asse z	620 mm
Ictus dell'asse Y.	﹢ 60mm﹣68mm
Potenza motoria
Mandrino (servo) e motore	11KW
Asse x (servo) e motore	3.1KW
Asse z (servo) e motore	3.1KW
Asse y (servo) e motore	2.4kw
Motore della testa di potenza	5,5 kW
arrossamento
arrossamento	BMT55
Altro
Peso	5000 kg
Dimensioni meccaniche	290019502100

Festa e applicazione del prodotto

Le macchine utensili a CNC composto a turni di turno di giro Y interpolato sono ampiamente utilizzate in vari settori manifatturieri, in particolare nella lavorazione di parti ad alta precisione e complesse come inserti di docking, parti automobilistiche, attrezzature mediche, ecc., Che presentano vantaggi significativi. Inoltre, può anche essere utilizzato per elaborare parti con forme geometriche complesse, varie dimensioni e requisiti di precisione elevati, come superfici cilindriche, superfici coniche, superfici a gradini, superfici sferiche e altri tipi di superfici rotanti.

Dettagli di produzione

È guidato e controllato da un'asta a vite e da un servo motore. Le istruzioni del programma per il movimento e la spinta possono essere impostate e l'operazione è semplice.

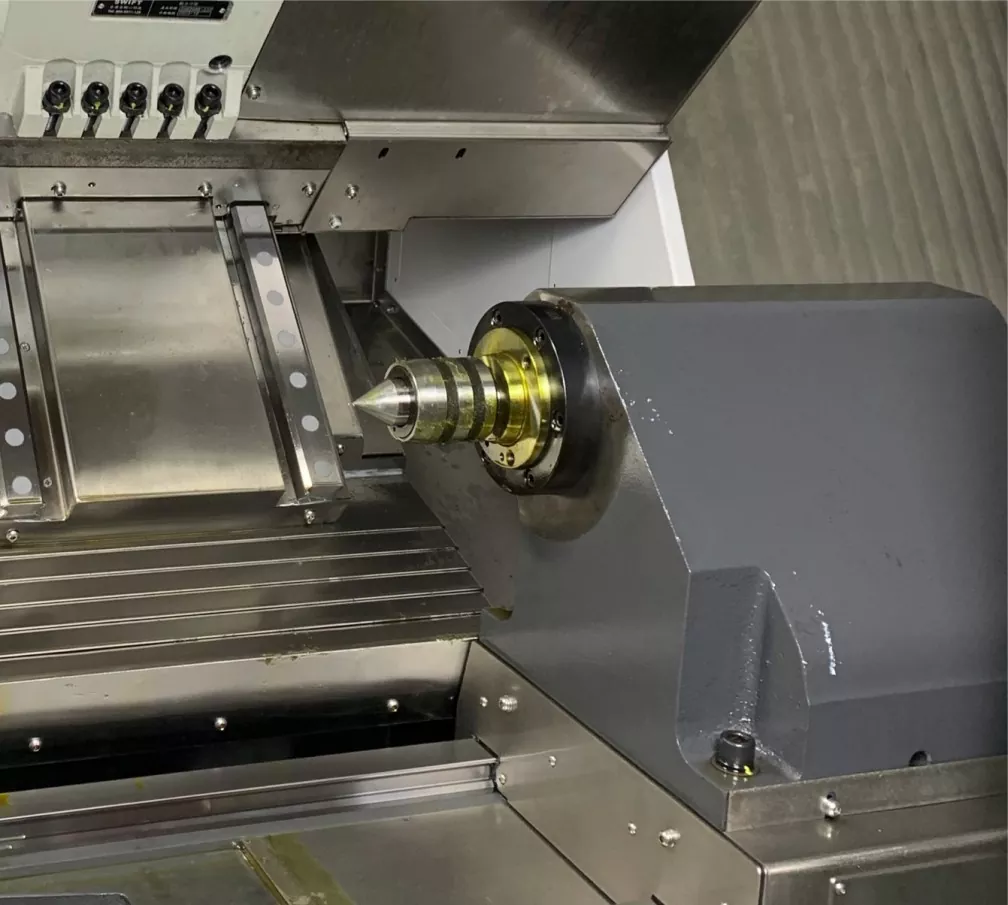

Adotta la progettazione di una coda idraulica programmabile, che rende più facile garantire la rotondità e la concentrità durante l'elaborazione di parti dell'albero ultra-lunghe e sottili.

La coda idraulica programmabile può controllare il movimento in avanti, all'indietro e l'arresto della codi di codi attraverso i codi M e i codi K. Inoltre, consente l'aggiustamento arbitrario della pressione. È semplice, conveniente, sicuro e affidabile.
