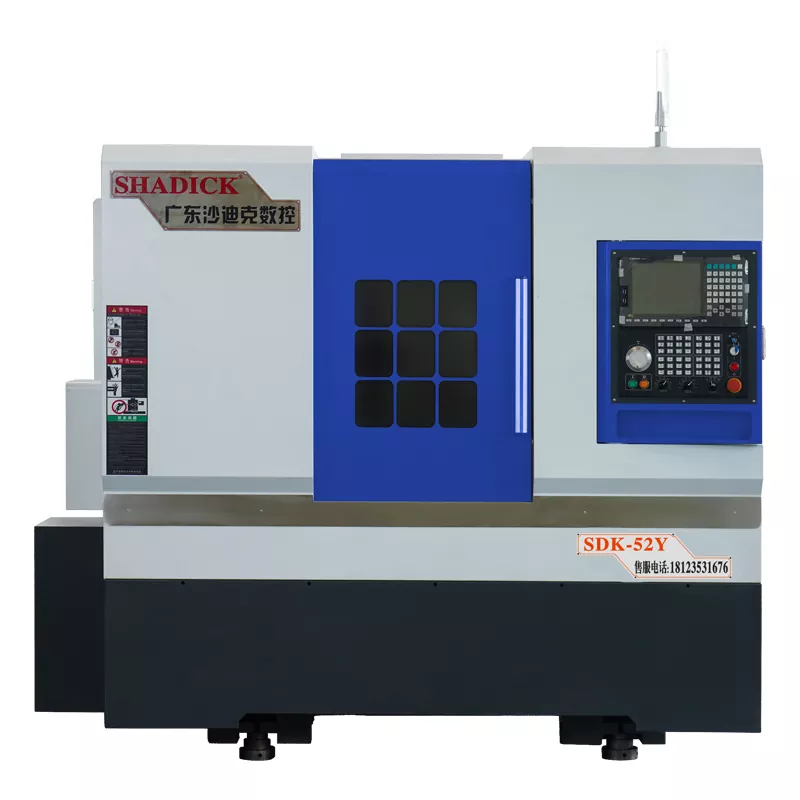

Macchina CNC composita da 52 tailstock

La macchina CNC composita da 52 co-tailstock shadick può essere configurata in modo flessibile con la coda idraulica ordinaria o programmabile in base alle esigenze dei clienti. La coda idraulica ordinaria è facile da usare, ma la sua flessibilità e accuratezza sono limitate; La coda idraulica programmabile, d'altra parte, si basa sul controllo avanzato di programmazione per ottenere un'elevata precisione e una lavorazione flessibile, soddisfacendo requisiti complessi.

Invia richiesta

Descrizione del prodotto

L'asse Y della torretta di potenza della macchina CNC composita da 52 co-tailstock shadick è controllato da 4 guide lineari o guide a doppia indurita, che migliora significativamente la precisione e l'alta rigidità.

È dotato di una coda idraulica programmabile. Con una sola pressione di un pulsante, è possibile estendere o ritirare la coda, rendendo facile da bloccare i pezzi. Ha un controllo a due velocità (veloce e lento).

Ha la funzione della lavorazione del collegamento a quattro assi per la svolta, la fresatura, la perforazione, il tocco, ecc. E può completare la perforazione e il tocco sulle estremità dell'albero delle parti.

La torretta di potenza può essere utilizzata per macchiare le parti ad alta rigidità. La vera testa di potenza dell'asse Y può essere combinata con la funzione composto a turn-mulino alle parti complesse della macchina.

Può eseguire una lavorazione di precisione in scala grande su parti in acciaio e acciaio inossidabile, nonché perforazione e toccando le estremità dell'albero. La macchina con una punta di coda può elaborare parti dell'albero lungo.

Esiste un modulo di funzioni utensili di alimentazione sul lato che può svolgere funzioni come perforazione, toccando e fresature, consentendo la perforazione precisa e la fresatura di varie parti dell'albero.

Il motore della testa di potenza ha una potenza di 5,5 kW ed è dotato di un sistema di raffreddamento autonomo. La sua velocità di rotazione massima può raggiungere 8.000 giri al minuto. Può eseguire una lavorazione di 24 ore senza surriscaldamento o innescare un allarme.

Parametro del prodotto (Specifica)

Capacità di elaborazione	52y
Girare il corpo del letto	Φ500
La più grande elaborazione del diametro	Φ350
Mandrino
Naso del mandrino	A2-6
Apertura a barra	Φ52
Velocità del fuso	0-6000
Precisione meccanica
Ripetere la precisione di posizionamento	± 0,005
Sparo del mandrino	≤0,005/100mm
Rastrema del mandrino	≤0,005/100mm
X, Z CHARDHAIR	≤0,005/100mm
Asse x/z Velocità rapida	24 m/min
Viaggio dei sedili della coda
Specifica della manica di coda	Mo's 5#
Viaggio dei sedili della coda	420 mm
Metodo di movimento del sedile della coda	Slider
Distanza superiore di Chuck	450 mm
Gamma di pressione del sedile della coda	5-20 chilogrammi
Itinerario superiore	120 mm
Struttura del sedile della coda	Tipo di manica di precisione
Corsa assiale
Ictus di asse x	260 mm
Ictus dell'asse z	520 mm
Ictus dell'asse Y.	± 45 mm/± 50 mm
Potenza motoria
Mandrino (servo) e motore	11KW
Asse x (servo) e motore	3.1KW
Asse z (servo) e motore	3.1KW
Asse y (servo) e motore	2.4kw
Motore della testa di potenza	5,5 kW
12- torretta di potenza della stazione (BMT45)	King CNC di Taiwan, Cina
Power Head 0 - laurea	2
Power Head 90 - laurea	2
Altro
Peso	3700 kg
Dimensioni meccaniche	285017802040

Funzione e applicazione del prodotto

La macchina utensile composta a turno presenta intrinsecamente elevata efficienza e multifunzionalità. È in grado di completare una varietà di compiti di lavorazione in un unico serraggio, rendendolo molto adatto per le industrie manifatturiere che richiedono una produzione efficiente. È applicabile alla lavorazione dell'asse lungo in settori come parti automobilistiche, settore della trasmissione e generazione di energia eolica.

Dettagli di produzione

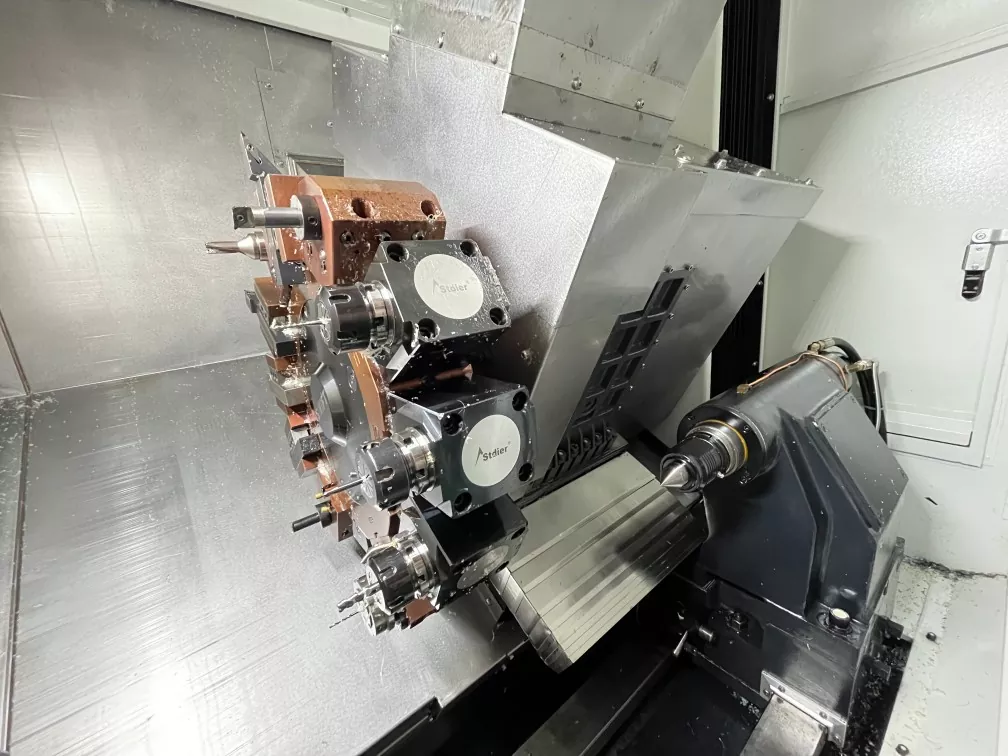

Struttura interna della macchina della macchina CNC composita da 52 co-tailstock della macchina utensile ， la torretta a servo BMT55 migliora l'affidabilità dell'indicizzazione e garantisce l'elevata rigidità durante la fresatura.
