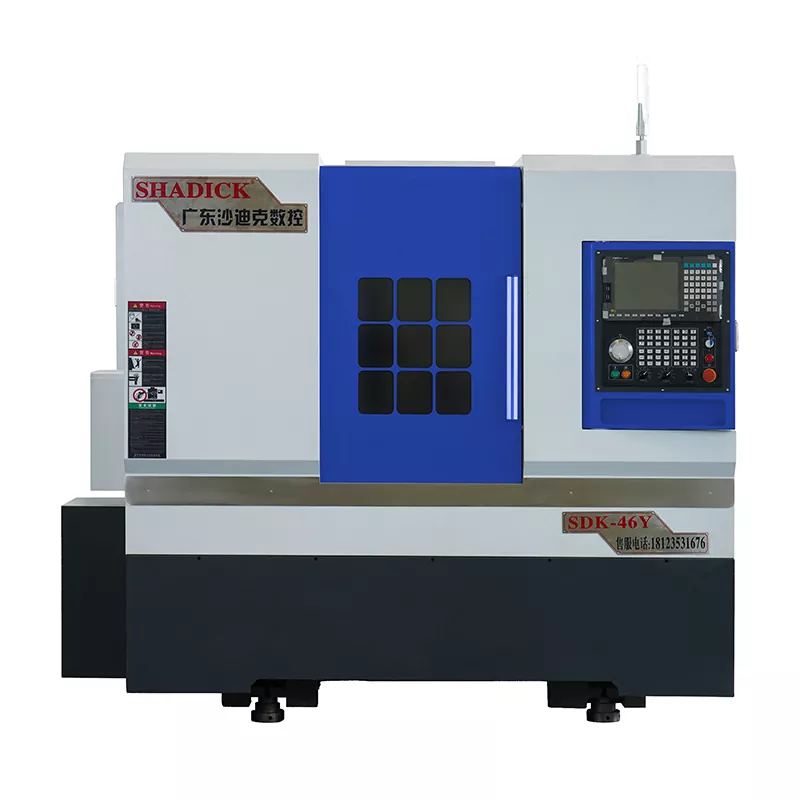

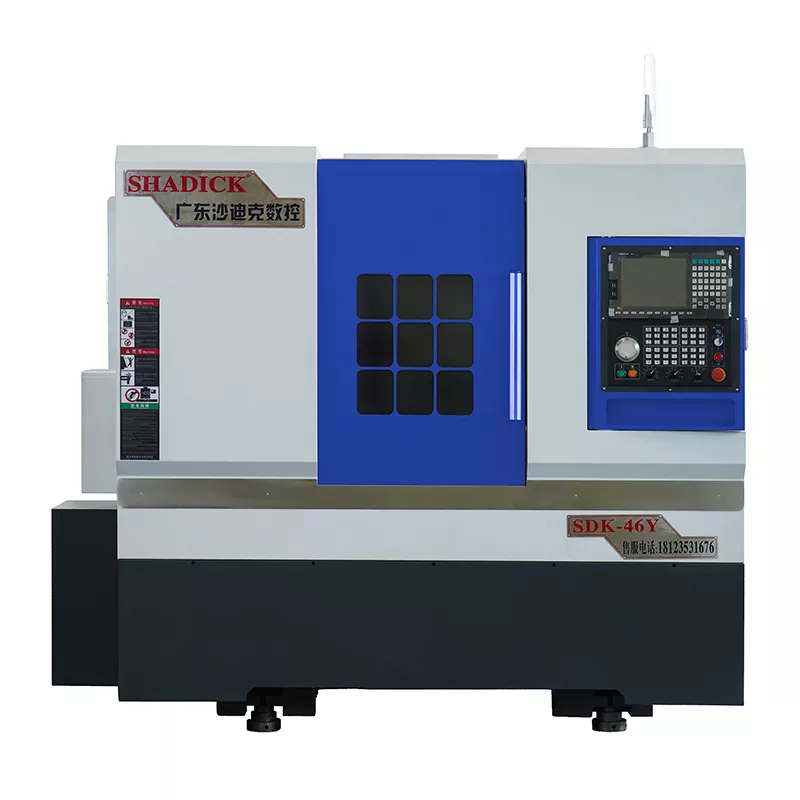

Machine tool CNC composto da 46 trasformati e fresatura

Shadick non solo fornisce macchine utensili CNC composti da 46 e fresatura di fascia alta, ma eccelle anche nei servizi personalizzati. Il nostro team tecnico progetterà attentamente il flusso di processo, configurerà strumenti e pianificherà soluzioni di automazione in base alle esigenze specifiche di ciascun cliente, fornendo veramente una soluzione "unica" per tutti i clienti. Scegliere Shadick significa scegliere un partner manifatturiero in grado di ottenere operazioni efficienti e senza preoccupazioni.

Invia richiesta

Descrizione del prodotto

Le nostre macchine utensili CNC a 46 torni e fresatura utilizzano un vero controllo della torretta di potenza dell'asse Y per eseguire una lavorazione complessa di parti.

Ogni asse è dotato di guide lineari ad alta precisione importate, viti a rulli e cuscinetti di precisione.

Può eseguire una lavorazione di precisione su larga scala di parti di acciaio e acciaio inossidabile, nonché perforazione e tocco delle estremità dell'albero.

L'asse Y della torretta di potenza accoppiata diretta adotta il controllo della rotaia a 4 fili/doppio, che migliora notevolmente la precisione e l'alta rigidità.

Parametro del prodotto （Specifica）

Capacità di elaborazione	46Y
Girare il corpo del letto	Φ450
La più grande elaborazione del diametro	Φ350
Mandrino
Naso del mandrino	A2-5
Apertura a barra	Φ46
Velocità del fuso	0-6000
Precisione meccanica
Ripetere la precisione di posizionamento	± 0,003
Sparo del mandrino	≤0,005/100mm
Rastrema del mandrino	≤0,005/100mm
X, Z CHARDHAIR	≤0,005/100mm
Asse x/z Velocità rapida	24 m/min
Corsa assiale
Raggio dell'asse X.	250 mm
Ictus dell'asse z	400 mm
Ictus dell'asse Y.	± 35 mm
Potenza motoria
Mandrino (servo) e motore	7.5KW
Asse x (servo) e motore	3.1KW
Asse z (servo) e motore	3.1KW
Asse y (servo) e motore	2.4kw
Motore della testa di potenza	5,5 kW

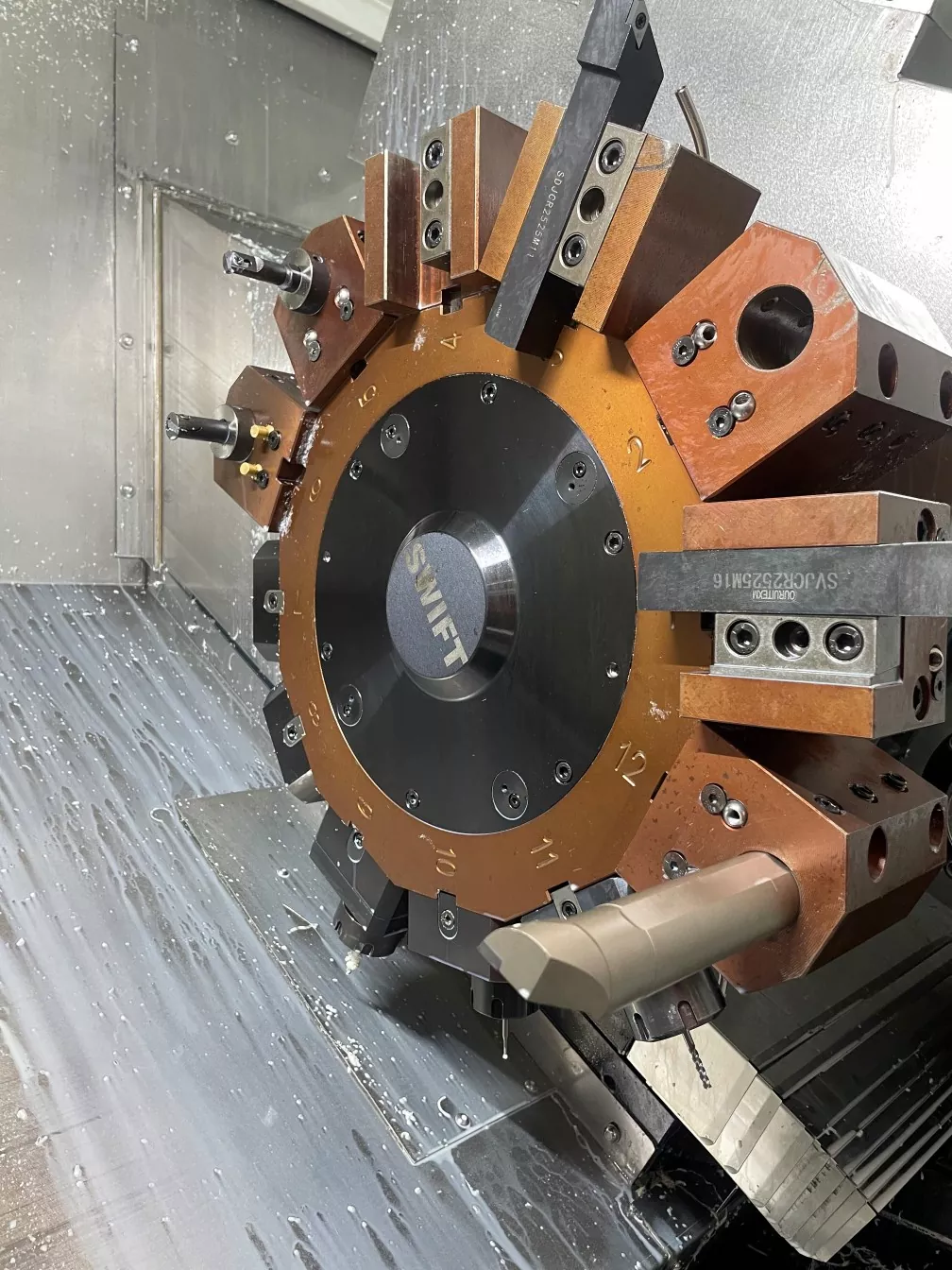

12 - Torretta di potenza della stazione (BMT40)	King CNC di Taiwan, Cina
Power Head 0 - laurea	2
Power Head 90 - laurea	2
Altro
Peso	3600 kg
Dimensioni meccaniche	273017101920

Festa e applicazione del prodotto

Le macchine utensili CNC composti e fresatura del composto di fresatura combina le funzioni di un tornio e un centro di lavorazione. È specificamente progettato per gestire prodotti con elevati requisiti per precisione, concentrità e coassialità. Di solito, viene utilizzato per l'elaborazione di pezzi di ricambio in campi come le industrie di produzione automobilistica, aerospaziale e dello stampo. Con un singolo serraggio, può completare l'elaborazione di parti complesse, accorciare i tempi di produzione e ridurre i costi.

Dettagli di produzione

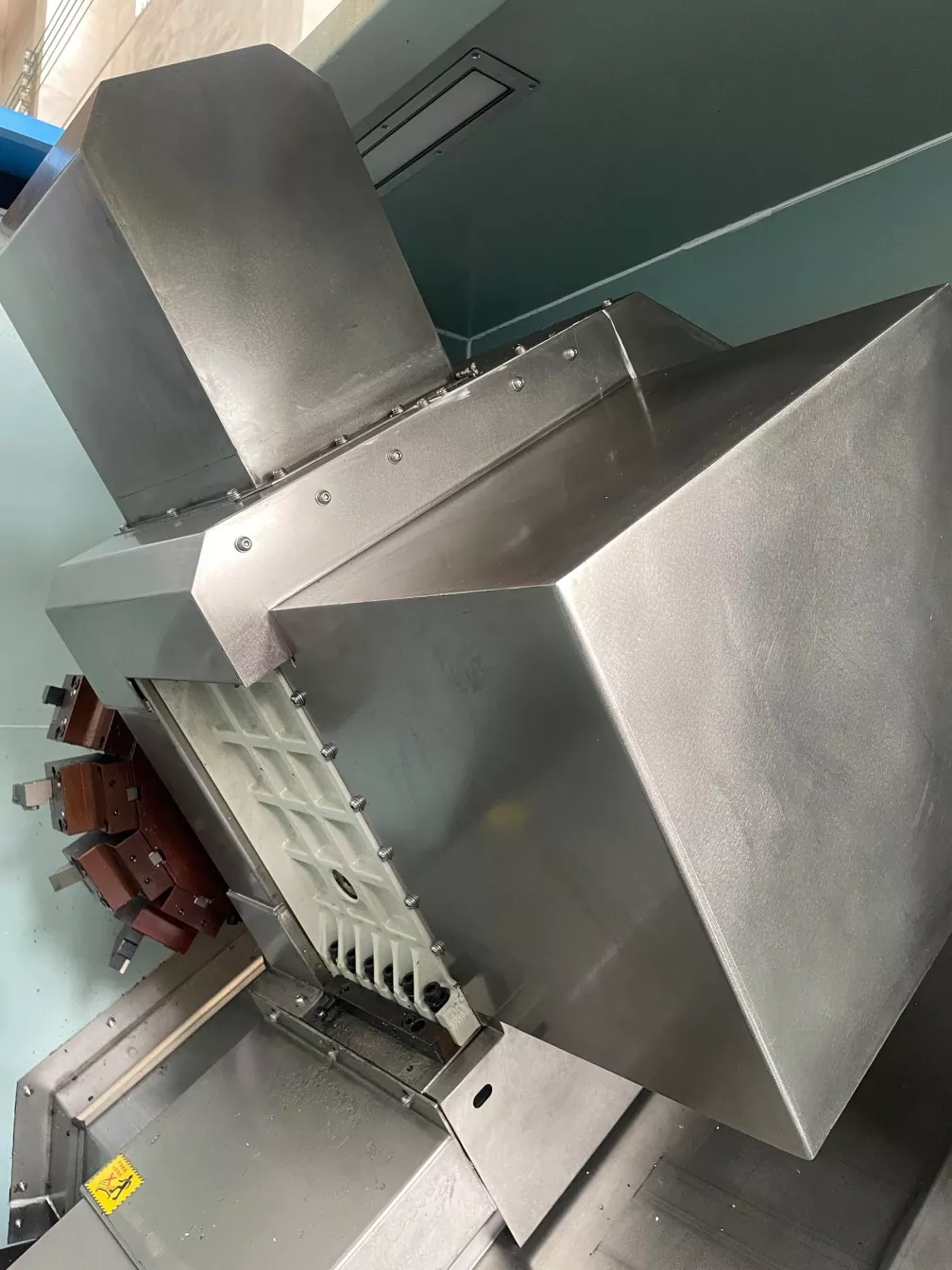

Visualizzazione della struttura interna della struttura CNC di 46 trasformazioni e fresatura

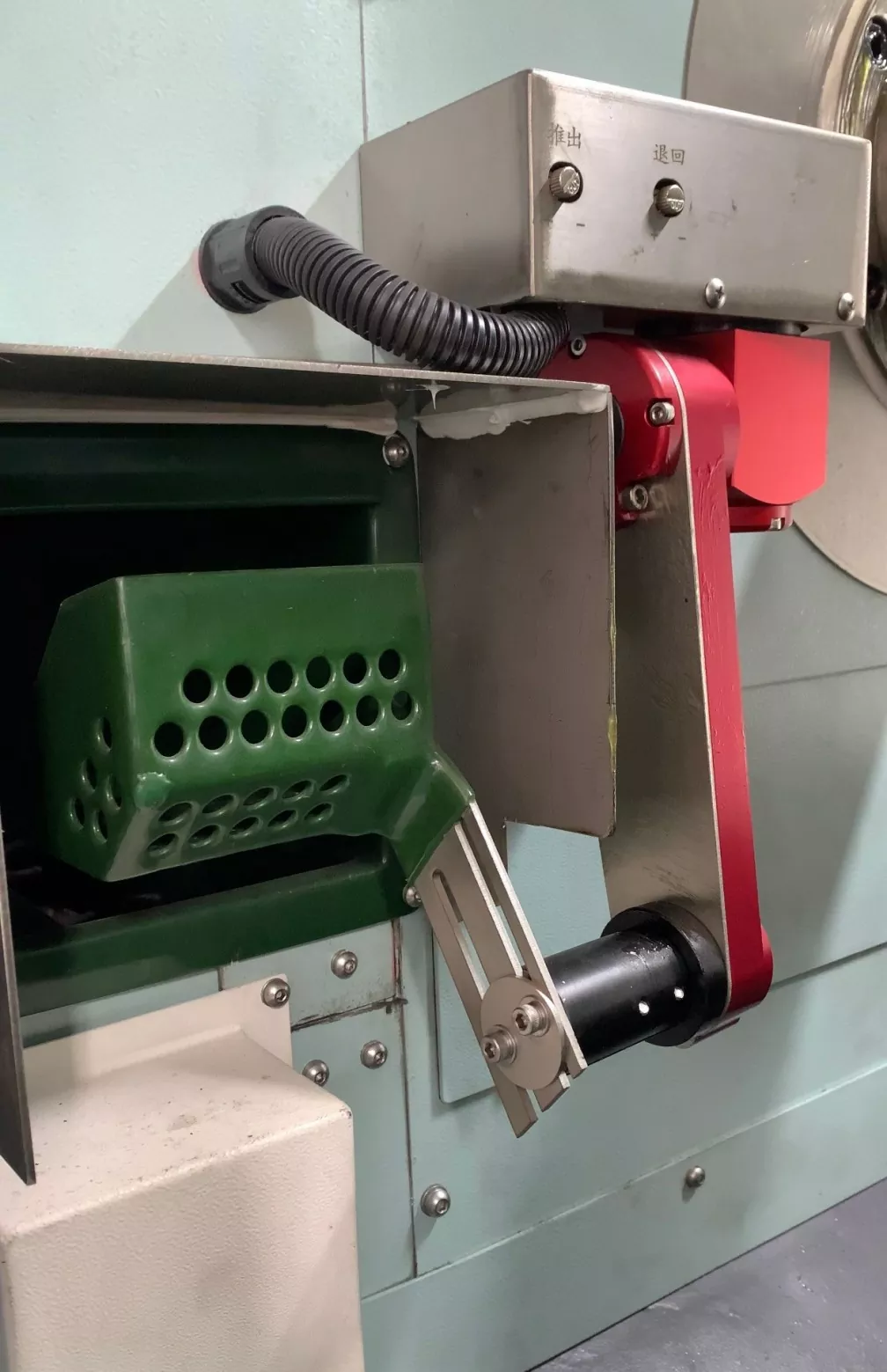

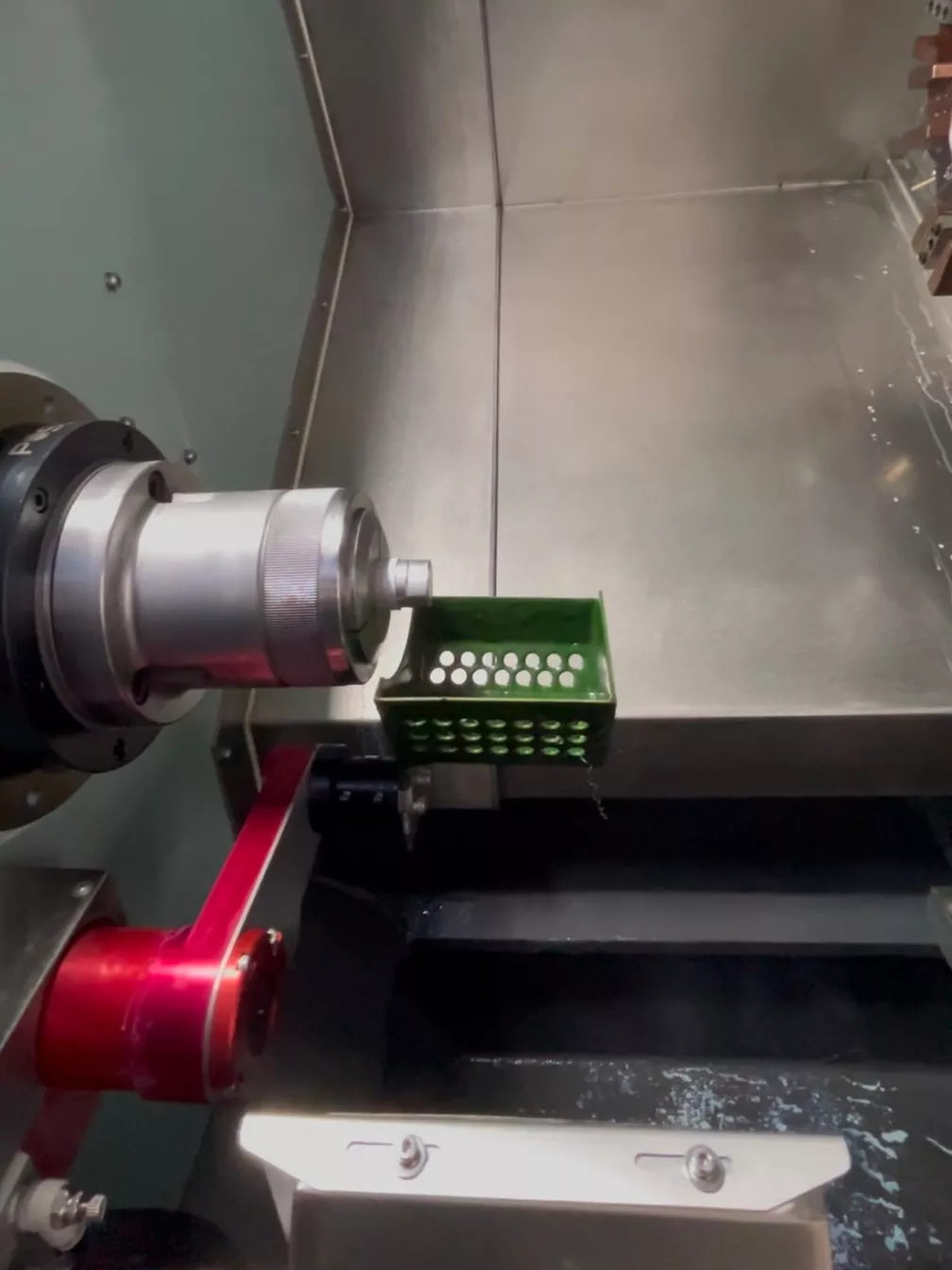

La nostra attrezzatura consente l'installazione opzionale di un collettore di pezzo e un alimentatore automatico in base alle esigenze dei clienti, che possono risparmiare tempo e manodopera e ridurre i costi.
